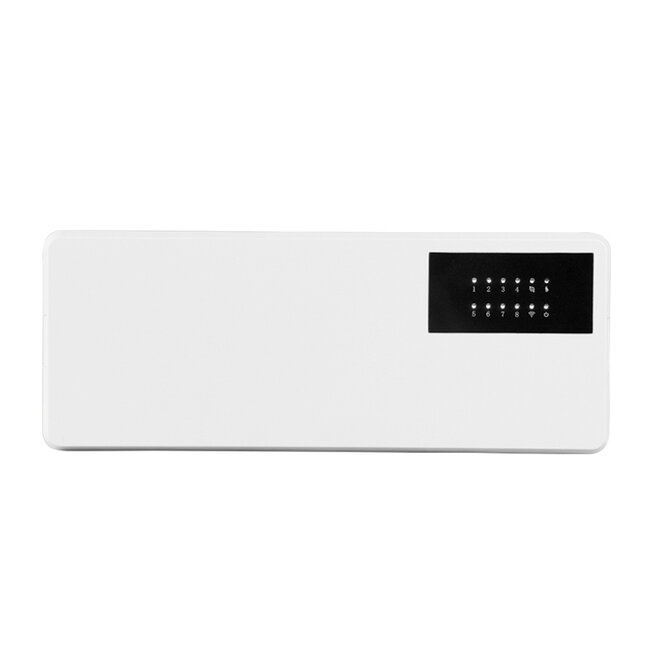

Zoneregeling vloerverwarming QH-W version central box
Het zoneregelsysteem van Quality Heating is ontwikkeld voor watergedragen vloerverwarmingssystemen.
Met de central box in dit systeem kunt u per vertrek een aparte kamertemperatuur of programma gaan instellen (er zijn maximaal 8 kamers bedienbaar.)

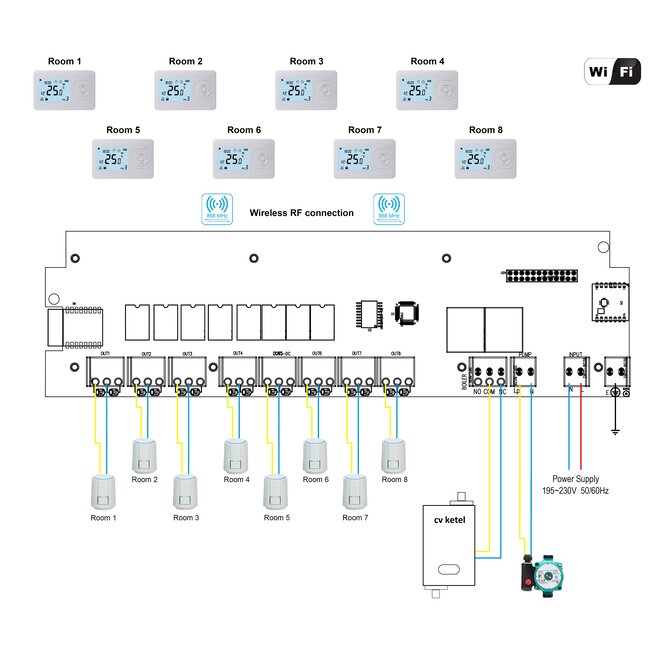

De actuators moeten op de vloerverwarming-verdelers worden aangesloten. De actuators worden d.m.v. de bijgeleverde draad aangesloten op de central box unit. De actuator zal bij warmtevraag van de betreffende ruimte gaan inschakelen. Warm water zal dan in de buizen gaan lopen en als de temperatuur is bereikt, zal deze ook weer worden afgesloten.
Opbouw thermostaat
In ieder vertrek dient een thermostaatregeling geplaatst te worden. Deze thermostaat is voorzien van 2x AAA batterijen en is draadloos verbonden met de central box. De thermostaat meet de ruimtetemperatuur en zal dit signaal naar de central box sturen. U kunt de temperatuur of het programma aanpassen via uw smartphone of lokaal via de thermostaatregeling zelf.
Actuator
De QH-W actuator is een eenvoudig afsluitmotortje dat gebruikt wordt voor het automatisch in- of uitschakelen van de vloerverwarming-verdeler zones. Afhankelijk van de grootte van de vloeroppervlakte, kunt u ervoor kiezen om meerdere actuatoren voor één zone te plaatsen.
De actuator(s) en thermostaat moeten apart besteld worden.
Technische specificaties
- Maximaal 8 kamers (8 thermostaten) aansluiten op de central box
- Output van central box is 5Volt
- Pomp bescherming 24 uur
- Potential vrij contact voor On/Off cv ketels
- Maximaal 30 meter draadloze verbinding van de thermostaat tot de RF version central box
- Maximaal 3 actuators aansluiten per zone
